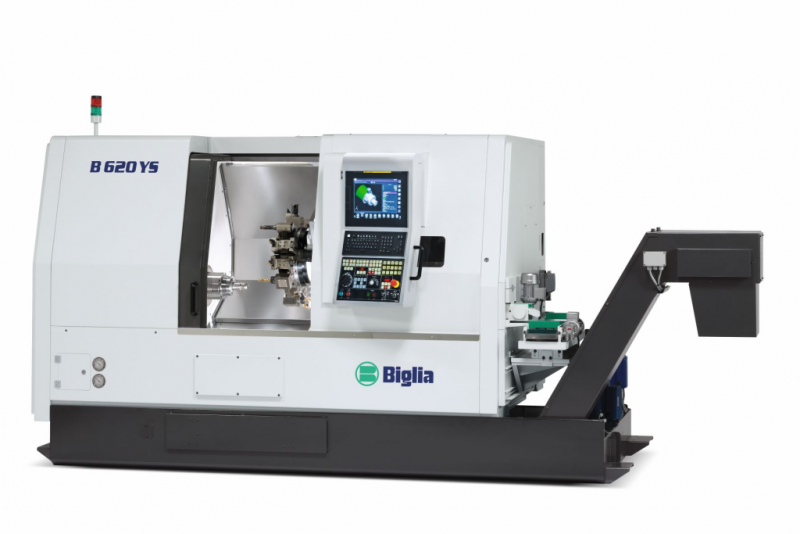

Biglia, centri di tornitura universali B620 per lavorazioni da barra e da ripresa

Il centro di tornitura B620 rappresenta lo stato dell’arte dei centri di tornitura universali per la lavorazione da barra e da ripresa. La sua costruzione modulare e la vasta gamma di opzioni e soluzioni tecnologiche disponibili consente un ampio ventaglio di possibilità produttive: dalla tornitura universale alla lavorazione completa di pezzi complessi grazie alla contropunta automatica CN, il contro mandrino, gli utensili motorizzati, l’asse C e l’asse Y.  Il centro di tornitura B620 è disponibile in 5 versioni con passaggio barra 51 mm e 70 mm.

Grande rigidità e precisione con il centro di tornitura B620

B620 è stato concepito da Biglia per ottenere una elevata precisione nella lavorazione da barra e da ripresa. Il basamento del centro di tornitura è in ghisa con struttura rinforzata del 20% rispetto alla serie precedente. Questo garantisce il giusto mix di rigidità, velocità e smorzamento delle vibrazioni grazie alle guide a rulli sull’asse Z e alle guide prismatiche sugli assi X e Y.

Nuova servo torretta Biglia

Il centro di tornitura B620 dispone inoltre della veloce e rigida torretta BIGLIA a 15 posizioni, tutte motorizzabili, con possibilità di ospitare fino a 30 utensili. Gli utensili motorizzati con rotazione di 6000 giri/min vengono azionati da un potente motore sincrono da 13 Kw raffreddato a liquido. La trasmissione è diretta con un solo rinvio, lubrificata e raffreddata con un sistema di olio nebulizzato.

Altre caratteristiche del centro di tornitura Biglia B620

Questo centro di tornitura si caratterizza anche per i mandrini con motore integrato, realizzati con una combinazione di cuscinetti a sfere e rulli cilindrici di alta precisione e rigidità.

Gli elettromandrini, raffreddati a liquido, sono azionati da motori con valori di coppia, potenza, velocità al vertice della loro categoria. Grazie alla loro rigidezza meccanica abbinata a potenza e coppia disponibili a un basso numero di giri, consentono notevoli asportazioni così come l’ottenimento di elevati valori di rotondità e finitura superficiale.

B620 può inoltre essere equipaggiato con due tipi di scaricatore automatico dei pezzi finiti: a braccio con paletta ribaltabile o a braccio basculante.

Il primo scarica i pezzi finiti su uno scivolo (scarico da mandrino principale e contro mandrino), mentre il secondo, ideale per pezzi delicati, preleva il pezzo finito dal contro mandrino e lo deposita su un nastrino che lo trasporta fuori macchina (scarico dal contro mandrino).

L’interfaccia personalizzata Biglia offre infine all’operatore un processo semplice ed intuitivo: tutte le principali funzioni possono essere attivate e disattivate con un semplice tocco ed anche il set up viene semplificato per ottimizzare al meglio i tempi di produzione.
