HP-L-10.10, da Hexagon la scansione laser per CMM “senza compromessi”

Il sensore laser non contatto HP-L-10.10, è lo scanner laser rivoluzionario per macchine di misura a coordinate (CMM) di Hexagon.

Se fino a ieri coloro che utilizzano le CMM per la misura delle parti critiche rinunciavano alla velocità in cambio della precisione, oggi, grazie ad HP-L-10.10 si possono eseguire misure dimensionali con una precisione simile ai tastatori tattili e controllare inoltre qualsiasi superficie in tempi rapidissimi.

Il sensore HP-L-10.10 di Hexagon utilizza infatti la più recente tecnologia di scansione a lama di luce laser multipiattaforma che gli consente di offrire prestazioni e ripetibilità simili alla misura tattile eseguita sulla stessa CMM.

Come illustra Patryk Wroclawski, Product Manager per Non-Contact & Laser Triangulation, «lo scanner a lama di luce laser è rivoluzionario in quanto offre velocità, flessibilità e precisione senza rinunciare a un’altra esigenza di controllo altrettanto cruciale, ridefinendo dunque quello che può essere realizzato con una singola macchina». Wroclawski sottolinea inoltre i benefici per i propri clienti che in questo modo «possono utilizzare dati di misura completi per eseguire azioni che vanno oltre il semplice controllo della qualità del pezzo, che si tratti dello sviluppo di nuovi prodotti oppure di iniziative di miglioramento continue».

Vantaggi dello scanner HP-L-10.10

Sebbene la scansione laser sia già possibile sulle CMM, HP-L-10.10 presenta diversi vantaggi:

• è in grado di misurare 600.000 singoli punti al secondo con un errore di forma di soli 8 μm;
• acquisisce in modo rapido una rappresentazione digitale completa ad alta risoluzione del pezzo, che può essere utilizzata sia per il controllo della superficie che degli elementi geometrici;
• è 7 volte più rapido rispetto ai suoi predecessori
• introduce la scansione di alta precisione;
• consente di scansionare e controllare qualsiasi superficie con la massima velocità e precisione senza l’intervento dell’utente. Il tutto grazie all’utilizzo della tecnologia di Hexagon SHINE (Systematic High-Intelligence Noise Elimination),

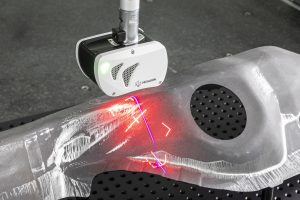

Il sensore HP-L-10.10 completa la gamma di sensori per CMM di Hexagon. Assicura inoltre una maggiore flessibilità unita alla sicurezza che l’investimento in una CMM può garantire, e maggiori applicazioni di misura, dalle lamiere agli intricati componenti elettrici per veicoli.

Funzionamento del software di misura dello scanner HP-L-10.10

Il software di misura PC-DMIS viene sviluppato in funzione delle macchine a cui è abbinato e consente di produrre automaticamente percorsi di scansione laser efficienti. Il software è in grado di catturare una singola nuvola di punti a densità variabile con un unico movimento, che può essere utilizzato sia per il controllo della superficie che degli elementi geometrici. La versatilità dello scanner consente agli utenti di visualizzare le imperfezioni della superficie, e identificare eventuali problemi di qualità e imperfezioni, garantendo un processo di miglioramento continuo.

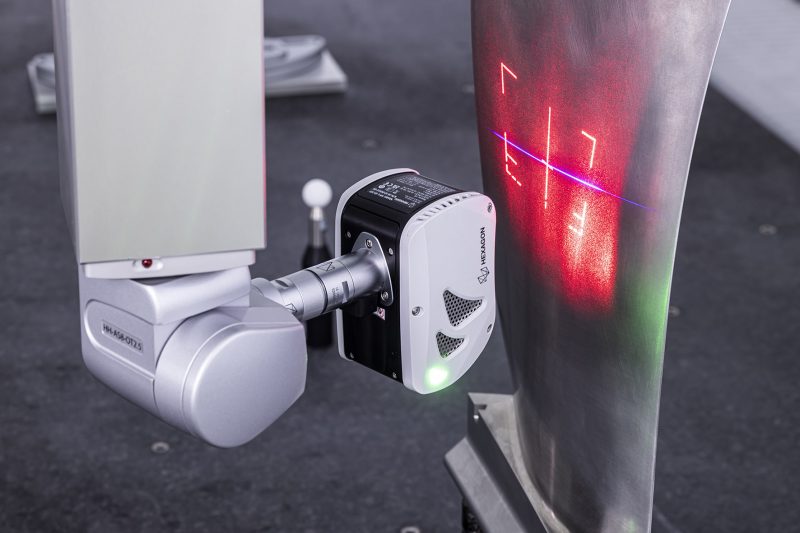

L’integrazione di una videocamera panoramica (OVC) fornisce una chiara visuale dell’area di lavoro con guide visibili sul pezzo che indicano il campo di misura. La videocamera migliora infatti l’esperienza dell’utente durante la misura di parti di grandi dimensioni oppure la programmazione da remoto delle CMM. Le guide aiutano il tecnico addetto alla qualità a verificare che vengano rispettati i limiti del campo di misura, consentendo la creazione di routine di misura e controllo più semplici grazie al software PC-DMIS. Anche la produttività e la collaborazione durante il controllo sono infine migliorati grazie alla presenza della videocamera panoramica: fotografando ad esempio una superficie del pezzo che non rientra nei limiti di tolleranza, l’operatore o i colleghi della produzione possono identificare velocemente il problema.

Lo scanner laser HP-L-10.10 è disponibile per le CMM GLOBAL S e GLOBAL Advantage.
