CL 70 100-150

Scorrimento su guide a rulli taglia 45.

Veloce e preciso è il Centro di Lavoro ideale per la produzione di serie o per la lavorazione di stampi con finiture ai vertici della categoria. Dotato di mandrino in linea a 12.000 giri, può essere corredato di mandrino o elettromandrino su specifica richiesta del cliente

Struttura Piramidale

Ci distinguiamo a livello internazionale per la struttura “piramidale”, dove le guide del basamento sono longitudinali alla colonna e rappresentano il movimento dell’asse X. Sistema che garantisce particolare stabilità ed eliminazione delle flessioni tipiche delle strutture convenzionali. Tutte le componenti della struttura sono in acciaio normalizzato e stabilizzato.

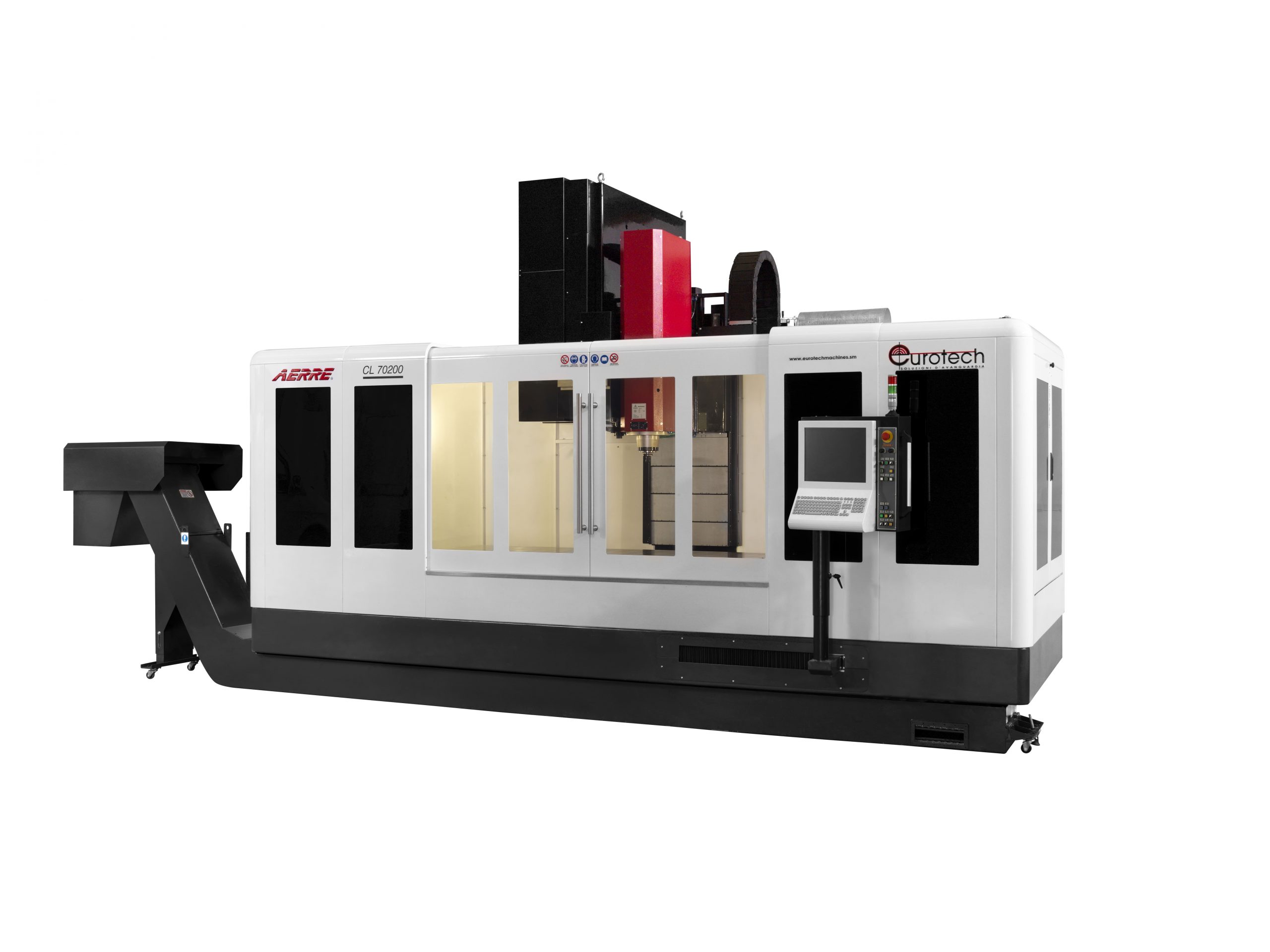

CL 70 200

Scorrimento su guide a rulli taglia 45. Il piano di lavoro scorre su 4 guide per consentire una maggior portata di carico, pur mantenendo velocità e precisione in fase di lavorazione. Dotato di mandrino in linea a 12.000 giri, può essere corredato di mandrino o elettromandrino su specifica richiesta del cliente. Dotazione di base con righe ottiche Heidenhain sui 3 assi

Struttura piramidale a 4 guide

Per garantire la massima rigidità durante la lavorazione di elementi particolarmente pesanti, il piano di lavoro appoggia su 4 guide

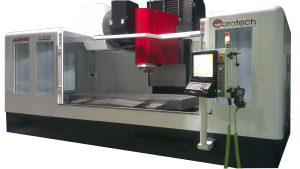

CL 90 150-200 EVOLUTION

Scorrimento su guide a rulli taglia 65 (assi X e Z) e taglia 55 (asse Y). Il piano di lavoro del Modello CL 90200 appoggia su 4 guide. Serie progettata con concetti all’avanguardia dal nostro ufficio Ricerca e Sviluppo, soddisfa la necessità di maggiori corse degli assi con capacità di carico particolarmente importanti (fino a 30 q.li) ed è realizzata con componenti di altissima qualità. Grazie alla robustezza e stabilità della struttura e alle soluzioni tecnologiche adottate, garantisce una particolare fluidità e rapidità nel movimento degli assi, grosse asportazioni ed un altissimo grado di finitura anche in presenza di elevato carico sul piano di lavoro. Dotazione di base con righe ottiche Heidenhain sui 3 assi e doppio evacuatore trucioli.

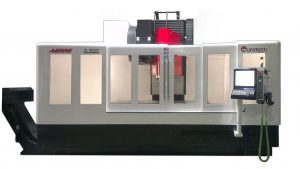

CL 90200 CON STRUTTURA PIRAMIDALE A 4 GUIDE

Per garantire la massima rigidità durante la lavorazione di elementi particolarmente pesanti, il piano di lavoro del Modello CL 90200 appoggia su 4 guide.

ASSE X CON CHIOCCIOLA ROTANTE E VITE TENSIONATA

In questo modello di macchina per il movimento dell’asse X viene utilizzata una chiocciola rotante e vite tensioata. Questo sistema rende la cinematica della macchina più reattiva, consentendo una maggiore velocità di inversione ed una migliore finitura di lavorazione.

CL 70 e CL 90 versione 5 assi

Grazie alla flessibilità costruttiva con la quale sono stati concepiti, i Centri di Lavoro della serie CL 70 e CL 90 possono essere trasformati nella versione 5 assi, applicando una testa portamandrino tiltante ed una tavola girevole fissata sul piano di lavoro. Un motore torque gestisce il movimento in continuo della testa portamandrino tiltante, permettendo una inclinazione di +/- 95°. Il sistema di lettura è di tipo diretto, per garantire la massima precisione. Un freno idraulico la blocca in posizione. Durante la rotazione della testa e della tavola, il Controllo Numerico mantiene il contatto utensile-pezzo (RTCP).
