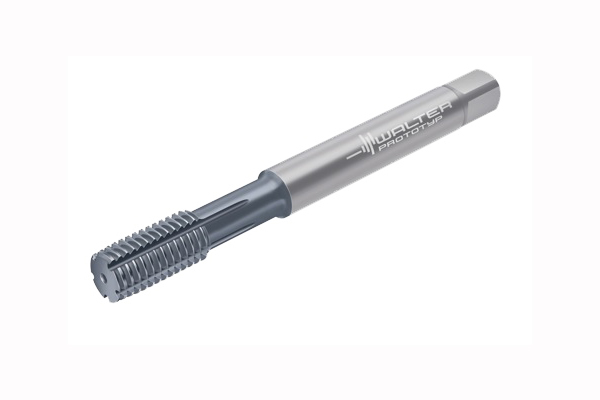

Maschio a rullare in metallo duro integrale Protodyn® HSC

Filettature di alta qualità in un processo ad alta velocità

I vantaggi della maschiatura a rullare risultano pienamente evidenti con il nuovo maschio a rullare in metallo duro integrale Protodyn® HSC, che consente anche processi ad alta velocità.

Alla Fiera di settore EMO di Hannover il costruttore tedesco di utensili Walter, con sede a Tübingen, ha presentato un maschio a rullare dalla qualità di performance senza precedenti. La vita utensile risulta nettamente superiore, più che triplicata rispetto ai maschi a rullare in HSS preesistenti; l’utensile, inoltre, offre una velocità di rullatura doppia rispetto agli utensili convenzionali.

Un blocco motore di grandi dimensioni può spesso presentare fra le 20 e le 40 filettature. Tali collegamenti per componenti e gruppi si incontrano negli alberi a gomiti, nelle testate cilindri, nelle bielle e in molti altri componenti punzonati e fucinati all’interno di un veicolo. Anche nell’industria meccanica le parti filettate sono numerose. Soprattutto nella produzione di serie, ad esempio per l’industria automobilistica, realizzare tali filettature in modo rapido e affidabile è cruciale, in particolare se le filettature vengono praticate su un componente al termine del processo di produzione, con molte ore di lavoro già investite in ciascuna parte: in tale caso, un elemento non conforme può risultare molto dispendioso.

Un maschio ad alta velocità che consente eccezionali incrementi di efficienza
In base a tali campi di applicazione, Walter, il costruttore di utensili di Tübingen, ha presentato all’ultima Fiera EMO un nuovo maschio a rullare in metallo duro integrale, Protodyn® HSC. Tale maschio è stato incluso, a buon diritto, nella gamma degli utensili da taglio ad alta velocità, potendo raggiungere velocità di rullatura perfino doppie rispetto ad un convenzionale utensile in HSS. Appositi collaudi sul campo, condotti presso varie aziende, hanno dimostrato che il nuovo maschio a rullare raggiunge un livello di performance senza precedenti: ad esempio per un componente rullato, il numero di filettature create con un singolo maschio a rullare è passato dalle 20.000 del precedente utensile a 90.000 con Protodyn® HSC, con un incremento di vita utensile pari al 350%. E la velocità di taglio, o meglio di rullatura, è raddoppiata.

Il substrato del maschio a rullare in metallo duro integrale è composto da una varietà di micrograna ad alto grado di durezza e tenacità, che conferisce al maschio la sua grande stabilità. Grazie alla nuova geometria di taglio, tutti i taglienti di rullatura dell’utensile partecipano uniformemente al processo di rullatura, distribuendo l’usura in modo più regolare rispetto alle forme di taglio precedenti. Questo solo processo consente un incremento di vita utensile fino al 75%. Da ultimo, la nuova forma poligonale dei taglienti di rullatura riduce al minimo l’attrito ed il calore fra utensile e materiale, contribuendo ulteriormente ad allungare la vita utensile.

I vantaggi della maschiatura a rullare
Per tutte queste ragioni, il nuovo utensile HSC rappresenta un autentico punto di svolta nella maschiatura a rullare, procedura più vantaggiosa, a sua volta, rispetto alla maschiatura a tagliare. In primo luogo, il processo di rullatura non genera trucioli, eliminando quindi il problema della possibile matassa e rendendo la maschiatura a rullare meno soggetta ad avarie. Per tale ragione, è preferibile adottare la maschiatura a rullare anche per eseguire filettature profonde.
Un ulteriore vantaggio è la qualità della filettatura: durante la rullatura, le fibre di materiale all’interno del componente vengono compresse, anziché tagliate come avviene nella maschiatura a tagliare. Ne consegue una migliore struttura e una migliore superficie della filettatura, aspetti positivi, a loro volta, per i collegamenti filettati, soprattutto in situazioni di carico dinamico, come quelle determinate dalla vibrazione di un motore. La resistenza alla trazione di filettature rullate è fra il 20 e il 30% superiore rispetto a quelle ottenute per taglio, con gli ovvi e positivi effetti sul funzionamento di veicoli e macchinari. I maschi a rullare, inoltre, si usurano dopo un tempo maggiore rispetto a quelli a tagliare: questi ultimi, infatti, richiedono scanalature a elica per l’evacuazione dei trucioli. La sezione trasversale del maschio a rullare è quindi maggiore rispetto a quella del maschio a tagliare e l’intero processo risulta più stabile.

Un’ampia gamma di applicazioni
Con Protodyn® HSC, tuttavia, i vantaggi della maschiatura a rullare risultano pienamente evidenti soprattutto nella produzione di serie, in cui tempo e velocità sono essenziali.
Protodyn® HSC è disponibile in diverse varianti: in base allo scopo previsto per la filettatura, è possibile utilizzare un maschio con o senza refrigerazione.
