Necessità

Il continuo incremento delle velocità di taglio degli utensili e la conseguente riduzione dei valori di vibrazioni residue, richiedono sistemi di equilibratura in grado di raggiungere valori di tolleranza estremamente contenuti in tempi ridotti per non influire sul tempo ciclo di produzione. Le attuali architetture dei mandrini predisposti per le lavorazioni ad alta velocità non consentono di avere spazi adeguati per alloggiare gli attuatori elettromeccanici tradizionali.

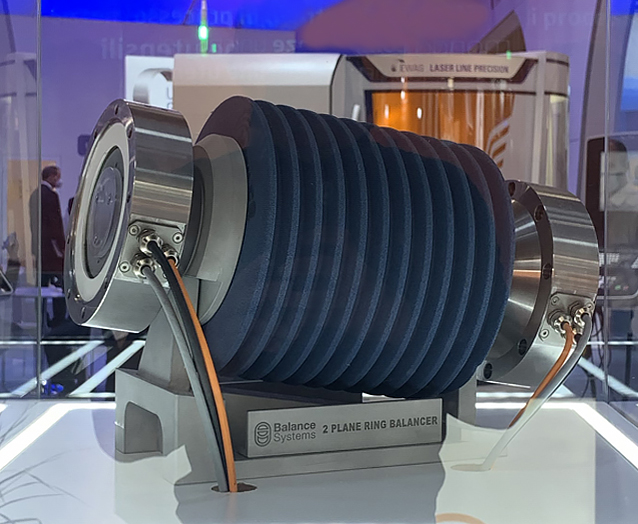

Balance Systems ha sviluppato un sistema innovativo di equilibratori ad anello, che risolvono queste esigenze sia su 1 piano che 2 piani di correzione, integrabili su macchine nuove o già operative in officina.

Soluzione

La nuova famiglia di equilibratori ad anello, è stata sviluppata per la correzione automatica dello squilibrio di mole, mandrini portamola, mandrini di foratura o fresatura ad elevate velocità. In funzione delle specifiche esigenze, sono disponibili equilibratori ad anello con sensore di emissione acustica (AE) facilmente integrabili su sistema VM25.

La nuova soluzione brevettata da Balance Systems, permette la correzione automatica dello squilibrio su uno o due piani con un sistema preciso ed accurato di ridistribuzione del peso attraverso un algoritmo deterministico proprietario.

Il sistema consiste in un rotore ad anello che ruota in accordo con il mandrino ed è in grado di ridistribuire il proprio peso, comandato via wireless dallo statore ad anello (o semi-anello). Il sensore di emissione acustica opzionale integrato, consente di rilevare il contatto mola- pezzo o di monitorare automaticamente il processo di diamantatura.

Esempi applicativi

  • Rettifiche per ingranaggi
  • Rettifiche cilindriche per interni ed esterni
  • Rettifiche senza centri
  • Foratrici o fresatrici
