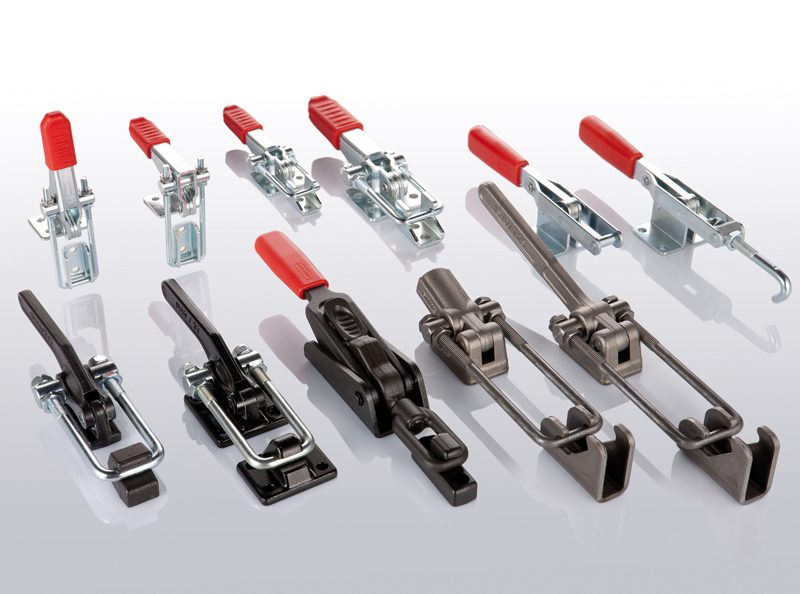

Serie a tirante

Il movimento circolare della leva di comando è trasformato in movimento lineare del tirante. Questa serie viene per lo più utilizzata nella chiusura di coperchi a cerniera e per contenitori. Disponibile con forze da 160 a 700 daN, e nella serie pesante da 1700 a 4000 daN. I tiranti possono essere regolati entro la corsa (quota D). Le principali caratteristiche dei diversi modelli sono:

PER I MODELLI T – TF – T2:
• Base d’appoggio parallela alla retta d’azione della forza.
• In posizione chiusa la leva di comando è parallela alla base d’appoggio.

PER I MODELLI T3:
• Base d’appoggio è perpendicolare alla retta d’azione della forza.
• In posizione chiusa la leva di comando è parallela alla base d’appoggio.

PER I MODELLI T4:
• Base d’appoggio è perpendicolare alla retta d’azione della forza.
• In posizione chiusa la leva di comando è perpendicolare alla base d’appoggio.

ESECUZIONE
SERIE LEGGERA: Parti in lamiera d’acciaio da cementazione UNI 5867. Gancio di trazione in acciaio UNI 7230-73. Finitura zincato.

SERIE PESANTE: Corpo base e squadra d’aggancio in acciaio UNI 7063 (saldabile)) forgiato e verniciato nero. La leva di comando in acciaio UNI 7063 forgiato e verniciato nero. Tiranti e perni di supporto in acciaio UNI 7230-73 zincati.
