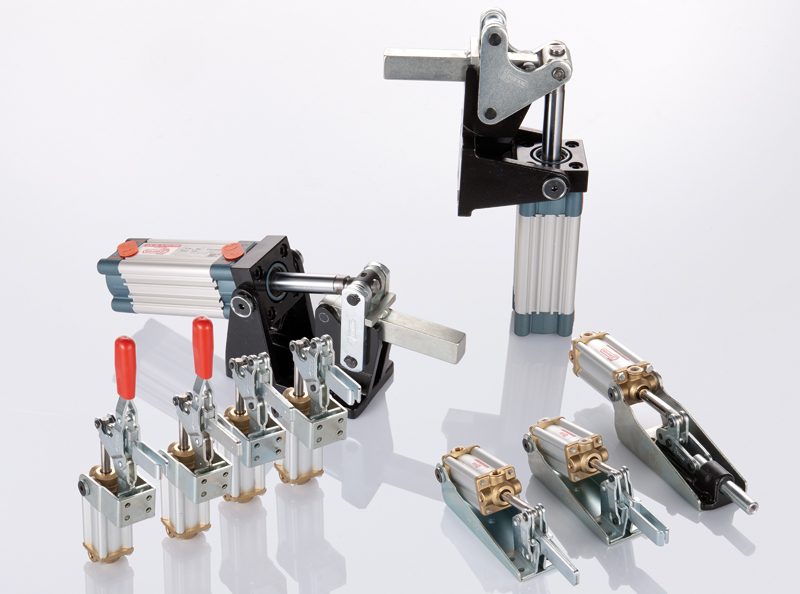

Serie pneumatica

Questa serie unisce i vantaggi del bloccaggio a ginocchiera (anche in caso di caduta di pressione l’attrezzo rimane chiuso) alle possibilità offerte dalla pneumatica:
• Forza di serraggio costante Fs indipendente dall’operatore.
• Possibilità d’azionamento di più attrezzi contemporaneamente.
• Possibilità d’azionamento da diversi punti; comando a distanza anche eseguito da macchine.
• Diverse versioni sono disponibili con cilindri magnetici che permettono un controllo di posizionamento senza contatti, per ottenere in particolari situazionni di serraggio, impulsi elettrici di comando.

La serie pneumatica è presente nelle versioni verticale e ad asta di spinta con forze di serraggio Fs da 50 a 240 daN. e di ritegno Fh da 70 a 450 daN. per la serie leggera; e Fs da 340 daN. a 430 daN. con Fh da 1000 a 2000 daN. per la serie pesante. L’utilizzo di un gruppo filtro – riduttore – lubrificatore è indispensabile per un lungo e buon funzionamento del cilindro, mentre per una lunga durata degli organi meccanici si consiglia di munirsi di opportuni regolatori di flusso ed eseguire la taratura della velocità di esecuzione dei movimenti voluta, partendo da una bassa velocità e aumentando gradualmente. Sui cilindri della serie pesante (1000-2000/EPM/EPVM) tali regolatori di flusso sono già inseriti nelle testate e possono essere regolati tramite una vite posta a fianco dell’alimentazione dell’aria. Pressione d’esercizio 2-6 bar. Temperatura ambiente -30° +80°C. Le forze Fs indicate a catalogo sono state rilevate alla pressione di 4 Bar.

ESECUZIONE
Serie leggera: Parti in lamiera d’acciaio da cementazione UNI 5867. Perni di supporto bonificati. Bussole di supporto (da 200 daN. in su), indurite per cementazione e rettificate.

Serie pesante: Corpo base in ghisa sferoidale UNI ISO 1083 verniciato nero. Ulteriori parti in acciaio UNI 5105 (saldabile) zincato. Perni di supporto induriti per cementazione. Cilindro a doppio effetto con ammortizzamento regolabile. Gli attrezzi di questa serie sono costruiti in modo da poter essere facilmente smontati: i perni di supporto sono assicurati assialmente con anelli sieger. La leva di serraggio può essere rilavorata dopo lo smontaggio secondo l’uso richiesto.
