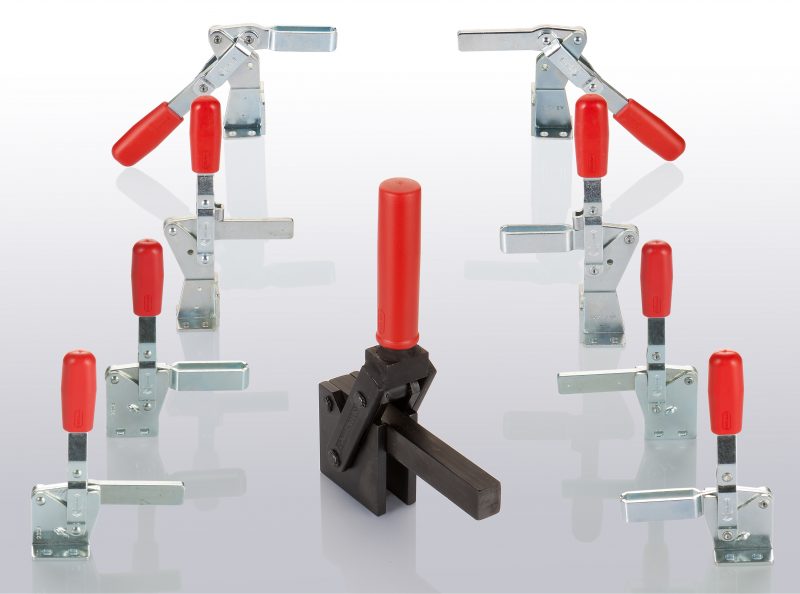

Serie Verticale

Le leve di serraggio e di comando si muovono nella stessa direzione.
A serraggio ottenuto, la leva di comando si trova in posizione verticale. Questa serie, nella sua versione leggera, è presente in questo catalogo con forze di ritegno da 90 a 800 daN.

La versione pesante viene impiegata quando esistono forze resistenti di intensità elevata, per es.: nella chiusura di stampi per schiume, poliuretani, ecc.
Gli attrezzi di questa serie sono costruiti in modo da poter essere facilmente smontati così da permettere la rilavorazione dei singoli elementi a seconda delle esigenze d’impiego.

ESECUZIONE
PER LA SERIE LEGGERA: Parti in lamiera d’acciaio da cementazione UNI 5867. Perni di supporto bonificati.
Bussole di supporto (da 125 daN. in su), indurite per cementazione e rettificate. La leva di serraggio è tranciata in sagoma ed è rinforzata nei punti di massima sollecitazione. Nel movimento di chiusura viene guidata lateralmente per garantire maggiore stabilità contro eventuali sollecitazioni trasversali. Finitura della serie: zincata.

PER LA SERIE PESANTE: La leva di serraggio, i perni e le bussole di supporto sono realizzati in acciaio UNI 5105 (saldabile). Le altre parti in acciaio UNI 7230-73. Finitura della serie: brunita.
