Sistema robotizzato RS 1

Flessibilità al quadrato – sistema robotizzato RS 1 per un handling completamente automatico di pallet e pezzi – sicurezza di processo nell’automazione: giorno e notte.

Il sistema robotizzato RS 1 è la cella combinata a tutto tondo per l’automazione di pallet e pezzi. Ciò che più convince della novità di Hermle sono la flessibilità e produttività ai massimi livelli: il sistema di magazzino a scaffali permette un’autonomia di funzionamento decisamente alta, il cambio di pinze e dispositivi avviene in modo automatico e il posto di attrezzaggio consente l’attrezzaggio di pallet e portapezzi in parallelo alla produzione. Possibilità di scegliere tra sistema a 1 o 2 macchine.
Il sistema robotizzato RS 1 è altamente versatile e può essere utilizzato con una sola macchina o, per la massima resa, concatenando tra loro due macchine. L’aggiunta di un secondo centro di lavorazione può essere effettuata anche in un secondo momento, così come è possibile integrare un terzo modulo di regolazione, un impianto di lavaggio, un centro di misura o un sistema di trasporto senza conducente (FTS).

Con una superficie di allestimento di appena 12 m², il sistema robotizzato RS 1 consente sempre un libero accesso alle zone di lavoro delle macchine, indipendentemente dal fatto che siano collegati uno o due centri di lavorazione.

Possibilità di scegliere il tipo di macchina

Il sistema generale RS 1 funziona con diversi centri di lavorazione Hermle: C 12, C 22, C 250, C 32, C 400 o C 42. Nelle configurazioni a una sola macchina, l’automazione è comandata attraverso l’Hermle Automation Control System, in breve HACS, o attraverso il sistema di controllo produzione SOFLEX, mentre per comandare due macchine si utilizza sempre SOFLEX.

Produrre di più in automatico

Le pinze e i dispositivi di serraggio a corsa lunga con comando CN consentono un cambio pezzi completamente automatico. In combinazione con il sistema di approvvigionamento individuale dei pezzi attraverso matrici universali a regolazione continua, l’innovativo sistema robotizzato RS 1 accresce la produttività in modo automatico. Proprio qui risiede uno dei maggiori vantaggi: grazie all’ampio campo di regolazione di pinze e mezzi di serraggio, le pinze CN e i mezzi di serraggio a regolazione automatica si adattano ai pezzi grezzi in modo da rendere superfluo pressoché ogni intervento manuale.

La possibilità di scegliere fra tre diversi moduli per il magazzino a scaffali fa sì che l’approvvigionamento dei pezzi sia ottimale. Che si abbia a che fare con pallet di fino a 398 x 398 mm o con matrici universali in cinque varianti per pezzi grezzi cubici o cilindrici: nei magazzini a scaffali c’è spazio per tutto, anche per i più svariati tipi di pinze e mezzi di serraggio.

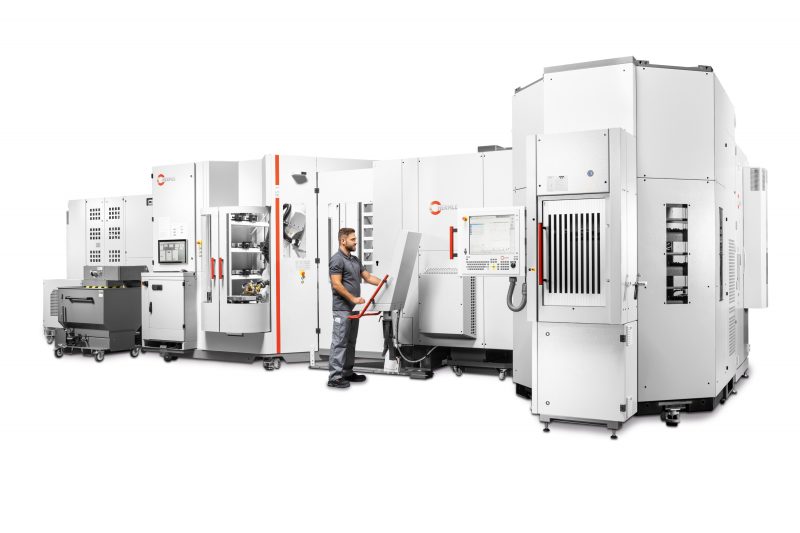

Sistema robotizzato RS 1 con magazzino a scaffali a 3 moduli – nell’adattamento per due centri di lavorazione Hermle C 22 U

Vista dall’alto del sistema robotizzato RS 1 nell’adattamento per due centri di lavorazione Hermle C 22 U a sinistra e destra – fino a tre moduli magazzini garantisconoun’autonomia di funzionamento alta e ospitano pallet, matrici universali e pinze
