Sistemi lineari a pignone e cremagliera: con Wittenstein la soluzione per ogni applicazione

Wittenstein alpha offre un’ampia gamma di sistemi lineari a pignone e cremagliera che prevedono la perfetta integrazione dei componenti e garantiscono massima efficienza e densità di potenza, oltre a un’elevata rigidezza per una dinamica e una precisione senza eguali.

Mette inoltre a disposizione vari servizi: dalla fase di progettazione, con la verifica del dimensionamento, fino al montaggio e alla messa in servizio.
Ogni asse è interamente personalizzabile grazie ai numerosi riduttori, pignoni e cremagliere che vengono combinati in modo ottimale grazie al software di calcolo cymex5.

Variando i parametri di uniformità di rotazione, precisione di posizionamento e forza di avanzamento richiesti, si possono identificare tre macro sistemi: Value, Advanced e Premium.

Tre sistemi per ogni abbinamento tra pignone e cremagliera

Premium Linear System: soluzione top di gamma per macchine utensili e sistemi di automazione ad alta dinamica. Abbinato, per esempio, al riduttore del segmento Premium XP+, è indicato per trasmissioni singole con range fino a 11.000 N, mentre con la serie RP+ è molto apprezzato anche in applicazioni master-slave con precarico elettrico e raggiunge forze di avanzamento fino a 112.000 N. Entrambi i riduttori possono essere configurati anche in versione coassiale, angolare o con attuatore. Rispetto allo standard di mercato si raggiungono valori incrementati in media del 150%.

Advanced Linear System: perfetto per applicazioni con requisiti medio-alti. Ne sono un tipico esempio le macchine utensili o per il settore plastico, su cui vengono montati molto spesso riduttori del segmento Advanced, come i riduttori con albero SP+ e con flangia in uscita TP+. Con questi ultimi e le rispettive versioni ortogonali può essere usato anche in configurazione master-slave con spinte fino a 21.000 N, mentre con gli SP+ (anche in versione angolare) trova prevalentemente impiego come trasmissione semplice entro il range di 12.000 N.

Value Linear System: è progettato per applicazioni lineari in classe Value che non richiedono prestazioni estreme. In combinazione, ad esempio, con i riduttori della serie NP può essere montato su impianti per taglio al plasma o laser, macchine piega-tubi o per la lavorazione del legno fino a 8.000 N. Con i riduttori a vite senza fine NVS può essere, invece, utilizzato su robot di saldatura, pick&place o 7° asse.

Sui riduttori del segmento Premium, su alcune serie Value e su SP+ (segmento Advanced) è disponibile una flangia con fori ad asola (R) che, sfruttando il movimento dato dalle asole, permette di regolare la posizione del pignone rispetto alla cremagliera senza dover ricorrere a piastre di regolazione.

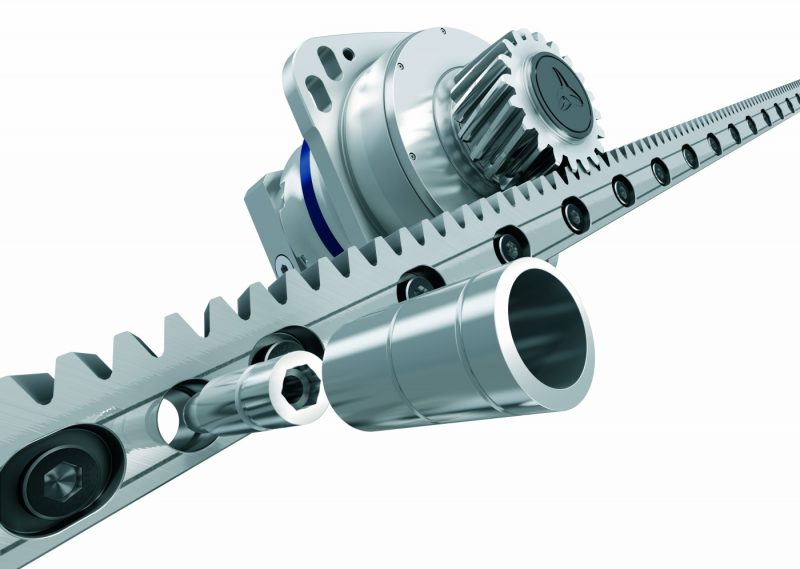

Per i sistemi lineari Advanced e Premium è disponibile il nuovo sistema di montaggio cremagliere INIRA: un sistema che assicura un fissaggio più rapido ed ergonomico, una registrazione più sicura e precisa e una spinatura migliore e più efficiente che non richiede foratura in opera e riduce notevolmente i tempi di montaggio (tempo richiesto per cremagliera: circa 1 min).
