Software framework per generare e testare nei CNC i programmi pezzo ISO offline

Il nuovo software Flexium Office Framework di NUM funziona su piattaforme Windows 7/8 o 10 installate su qualsiasi PC standard. Consente di utilizzare qualsiasi HMI (Human-Machine Interfaces) della tecnologia di NUM per progetti specifici, senza richiedere l’accesso alla macchina utensile CNC di destinazione. Il programma pezzo ISO corrispondente può essere creato offline, e può anche essere testato offline utilizzando il software di simulazione Flexium 3D di NUM, prima di essere trasferito al CNC della macchina di destinazione.

La tecnologia specifica per le applicazioni di NUM fa parte della suite del software Flexium CAM (Computer-Aided Manufacturing) dell’azienda. Le HMI soddisfano ogni tipo di lavorazione CNC, incluse dentatura, sagomatura, tornitura, fresatura, rettifica in piano e rettifica cilindrica.

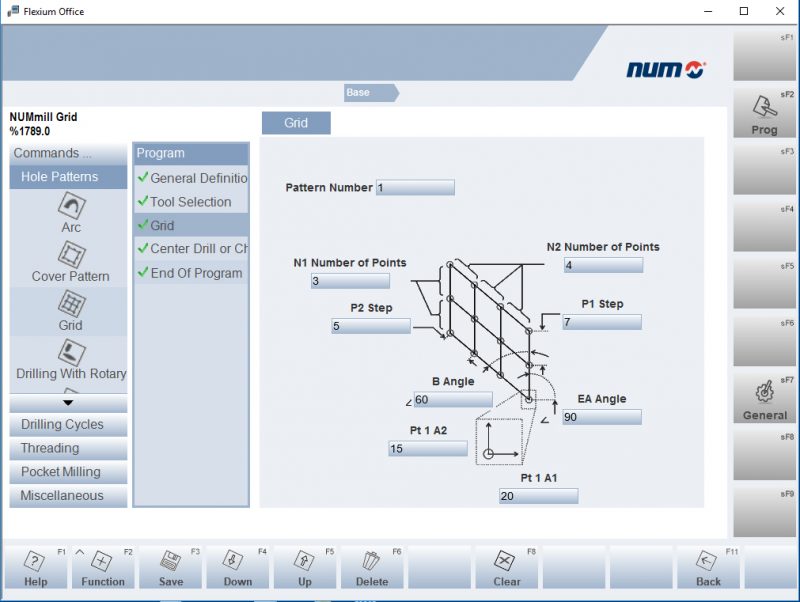

Dopo aver selezionato tramite HMI la tecnologia di lavorazione da eseguire, l’utente effettua semplicemente le attività di definizione dei dati di base per il progetto in questione, utilizzando gli strumenti altamente intuitivi e i comandi del flusso di lavoro forniti da Flexium Office. Più progetti possono essere avviati e salvati in qualsiasi momento.Il software supporta 14 lingue. Non appena l’utente è soddisfatto del processo e del flusso di lavoro di un progetto, questo può essere utilizzato per generare in modo completamente automatico il programma pezzo CNC corrispondente.

Il programma CNC può essere trasferito direttamente su una macchina nell’impianto di produzione, solitamente tramite una rete TCP/IP, oppure immesso nel software di simulazione Flexium 3D di NUM per una valutazione approfondita prima di essere rilasciato per la produzione. Il vantaggio principale della simulazione è che consente agli utenti di ottimizzare qualsiasi programma pezzo con codice ISO offline, aiutando ulteriormente a massimizzare la produttività lasciando la macchina utensile CNC libera di produrre.

Il software di simulazione di NUM è estremamente potente. Fornisce una visualizzazione completa del percorso del punto centrale dell’utensile e dell’asportazione del materiale del pezzo, supportata da un controllo automatico delle collisioni tra i componenti della macchina, l’utensile e il pezzo in lavorazione. Il software crea un’immagine dinamica a colori, mostrando il pezzo come un volume 3D che può essere ruotato e visualizzato da qualsiasi prospettiva.

Il software Flexium Office funziona su qualsiasi PC standard e non ha particolari requisiti di gestione grafica. Necessita di circa 30 MB di spazio libero sul disco rigido o SSD del PC, e un minimo di 4 GB di RAM se si installa anche il software di simulazione 3D Flexium. Per ottenere le massime prestazioni, si consiglia una configurazione del processore dual core i3 o i5.
