Soluzioni HORN per la microlavorazione su torni a fantina mobile

La microlavorazione di pezzi su torni a fantina mobile necessita soluzioni utensili specifiche, come quelle sviluppate da HORN, in quanto presenta problematiche non comuni ad altri tipi di lavorazioni meccaniche.

Viti per apparecchi acustici, masse di bilanciamento per orologi automatici da polso, parti microtornite per componenti medicali o per particolari di accessori moda e gioielli; questi sono solo alcuni esempi di come i pezzi microlavorati si trovino un po’ ovunque nel mondo attorno a noi.

In questi pezzi è facile incontrare diametri esterni di 0,1 mm, sottosquadra di 0,5 mm e avanzamenti di 5 µm…

Per questo motivo HORN ha sviluppato soluzioni esclusive che garantiscono microlavorazioni impeccabili con finiture superficiali elevate e una precisione assoluta delle dimensioni dei componenti lavorati.

Perché è importante scegliere utensili specifici per le microlavorazioni

Nelle microlavorazioni, a causa delle profondità di taglio ed asportazioni molto ridotte, i taglienti degli utensili devono essere estremamente affilati per mantenere lo sforzo di taglio al minimo. D’altro canto però, i taglienti vivi sono esposti al rischio di micro-scheggiatura. Anche una piccola scheggiatura di pochi µm ha un effetto negativo sulla superficie del pezzo lavorato.

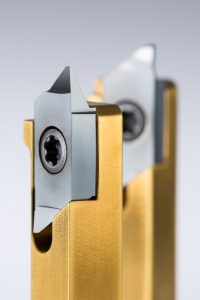

Per ovviare a questo problema HORN dispone di una gamma utensili con taglienti rettificati di precisione e lucidati. Ciò diminuisce notevolmente le probabilità che gli utensili si scheggino e garantisce inoltre ottime proprietà di scorrimento del truciolo.

Microlavorazioni e ripetibilità di posizionamento utensile nei 2.5 µm

Il serraggio degli inserti è un altro punto cruciale per le microlavorazioni di tornitura. Quando si lavorano pezzi torniti di piccolo diametro, l’altezza tagliente dell’utensile deve essere misurata con precisione. Anche lievi deviazioni dell’altezza del centro hanno un effetto negativo sulla qualità del pezzo durante la lavorazione dei diametri più piccoli.

La soluzione ideale a questo problema sarebbe la capacità di non dover regolare l’altezza del centro ad ogni cambio di tagliente.

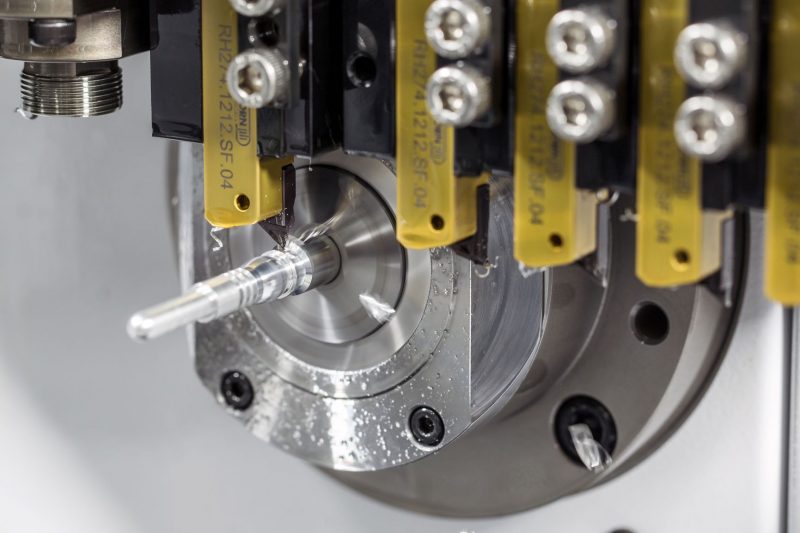

Qui HORN, con il sistema μ-Finish, offre una precisione di intercambiabilità di +/- 0,0025 mm sul cambio tagliente. Ciò è possibile grazie all’estrema precisione delle superfici di bloccaggio dell’inserto e della sede portainserto.

Inoltre, anche le superfici di contatto del portautensili a gambo quadrato sono rettificate, costituendo un insieme inserto-portainserto-macchina di estrema stabilità e precisione: la carta vincente del sistema HORN per le microlavorazioni su torni a fantina mobile.
