Tandem di piegatrici

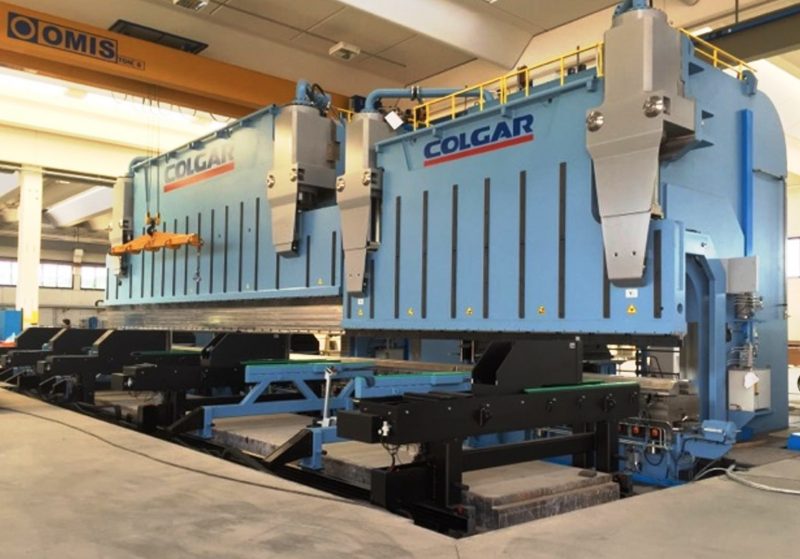

Si tratta del tandem più lungo in Europa, realizzato con due macchine e dedicato principalmente (ma non solo) alla produzione di bracci telescopici. La lunghezza utile di piega è di 21 m con uso in tandem, una piegatrice è di 14 m e una di 7 m, con una potenza totale di 3600 t e un carico concentrato di 500 t/m. Per entrambe le macchine c’è una zona di lavoro con apertura di 1,4 m, un incavo di 1,3 m, e una corsa di 800 mm al netto degli utensili.

L’impianto è stato completato anche con l’installazione di 5 registri posteriori a torretta, ognuno con 3 assi indipendenti e 5 spintori frontali, posizionabili su tutta la lunghezza. I puntali dei registri e degli spintori sono dotati di “bumper” pneumatico, per garantire un posizionamento preciso della lamiera contro i riscontri posteriori sensorizzati.

Ogni macchina ha una matrice variabile che regge il carico concentrato di 500 t/m e che permette, con un semplice pulsante, di ridurre al minimo i tempi di attrezzaggio. Anche l’estrazione del piegato avviene in modo automatico, sia che si lavori in tandem sia che si lavori con macchine singole. Tutti questi automatismi corrispondono a più di 20 assi gestiti.

Su automazione e flessibilità, le piegatrici dell’azienda lombarda hanno un elevato sviluppo tecnologico, ma la loro prerogativa principale è la progettazione strutturale, con l’utilizzo di calcoli FEM e coefficienti misurati e non empirici, che garantisce precisione di piegatura nel tempo. Inoltre il sistema “load sensing” permette, con una doppia pompa, di utilizzare la pressione e la quantità d’olio strettamente necessaria alle varie fasi di piega, con minor surriscaldamento e maggior affidabilità.
